開槽工藝及卡紙V槽的技術要點
2019-02-26

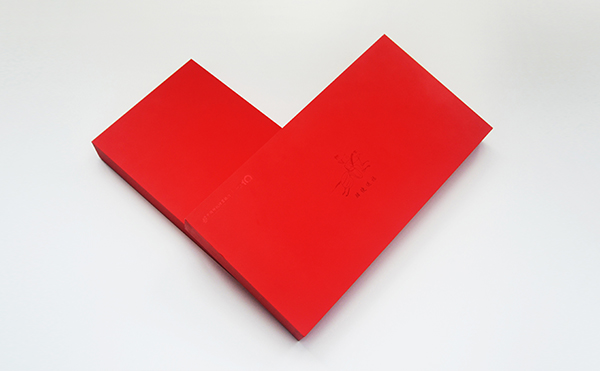

上圖為華韻風采包裝為中國郵政定制的卡紙V槽天地盒
開槽工藝作為一種提升包裝檔次的印后加工方式。近來在電子產品包裝、商務禮品包裝領域運用廣泛。華韻風采包裝公司80%的產品都會用到V槽工藝，下次我們簡單分析下V槽工藝的特點及注意事項，希望對業內人士有所幫助。開槽工藝是指利用兩把V字形組合的刀具在灰板或卡紙表面沿設計好的路徑取出多余纖維形成的一道槽線。，使卡紙或紙板沿槽線折疊成立體的棱角。使其紙盒棱角分明，外觀簡潔漂亮；又能減少紙板或卡紙的反彈力，使紙盒不易變形。
槽型的類型及工藝特點
常見的槽型主要有V型槽、L型槽和U型槽三種。根據產品使用效果，卡紙一般采用V型槽，折疊角度一般設置為95°（其中5°是修正放大值，目的是消除卡紙折疊后的反彈力）。當面紙折成90°時，兩個開槽斜面正好疊合，內線和外楞線都非常美觀，線條外漏色少，楞角分明。但對于一些特殊結構的盒型，折疊角度有時會大于或小于90°，此時需要通過計算來確定V型槽的角度，經驗公式為：
開槽角度=（180-a）°/2+5°
其中，a為產品需要的折疊角度；5°為修正放大值。
開槽工藝是強制去除卡紙表面的紙質纖維，會導致槽底余留纖維非常薄，折疊時容易爆線。因此，需要先對卡紙或紙板的一面進行覆膜，以增強卡紙或紙板的韌性，再在反面進行開槽加工。
此外，開槽深度也非常重要，槽線過深，卡紙或紙板容易出現開穿爆線現象，過淺則會使楞線出現波浪紋，導致折疊處不平整，影響紙盒成型效果。因此，需根據卡紙或紙板的重量確定開槽深度，或以余留厚度表示。一般情況下，定量為200～450g/ m2卡紙的余留厚度為0.14±0.20mm，定量大于450g/m2卡紙或紙板的余留厚度為0.20±0.20mm。
開槽精度的控制
隨著客戶對產品外觀品質要求日益嚴格，開槽紙張的定量也變得越來越低，這就對開槽精度（包括位置和槽深）提出了越來越高的要求。例如，我公司有一款產品要求對定量為 200g/m2的雙銅紙進行開槽加工，該紙厚度僅為0.17mm，槽深需控制在0.10mm之內，稍有一點誤差就可能導致槽深過深或過淺，從而造成紙張穿透破線或楞線產生波浪紋。
對于開槽位置，我公司通常采用線寬為0.10mm的透明膠片進行定位，要求位置偏差在±0.20mm以內。高精度產品在打樣時需采用一定倍數的放大鏡來觀察和檢測槽線位置，保證膠片定位線和槽線中線完全重合。對于開槽深度的控制，由于沒有便捷可靠的方法，往往憑借開機師傅的經驗，通過感受預折力度和觀察透光度來判斷，但通常存在較大偏差和誤判。比如，如果開槽刀具變鈍而沒有及時更換，則同樣的預折力度與實際槽深可能并不一致；而對于同樣的槽深，加不同數量的紙張所呈現的透光度也有明顯區別。因此，我公司通常采用一款光學影像測量?jī)x器檢測槽深，將槽深放大數倍后，圖像會自動同步到電腦上，依據刻度可直觀讀出槽深數據。長期實踐表明，該方法實用準確，極大地保證了開槽深度的準確性，提高了產品質量。

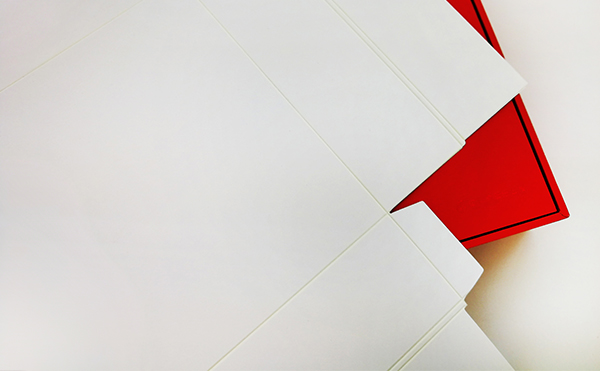

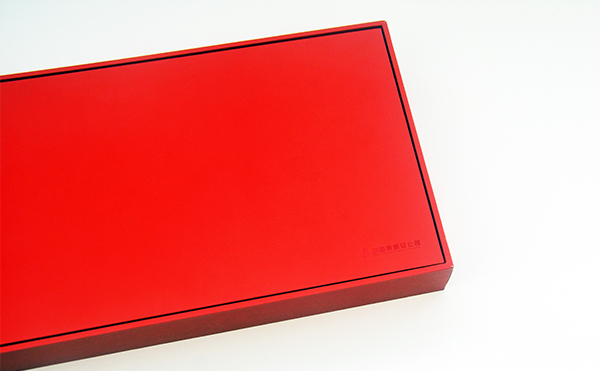

上圖為250克單粉卡V槽效果，表面覆觸感膜
